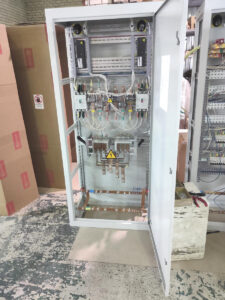

Вводно-распределительное устройство ВРУ1



Вводно-распределительное устройство ВРУ1 и ВРУ1А предназначены:

для приема, распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного тока частоты 50 Гц, а также для защиты линий при перегрузках и коротких замыканиях. Вводно распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.

Вводно-распределительные устройства серии ВРУ1, ВРУ1А изготавливаются в соответствии с ТУ3434-001-01729714-2016. Сертификат соответствия № ТС RU C-RU.AB24.В.04267.

Характеристики

Номинальный ток До 400А
Номинальное напряжение 380, 220В
Частота сети 50 Гц
Прочность устройства при коротких замыканиях (действующее значение) 10 кА



Условия эксплуатации

Вводно-распределительное устройство ВРУ1 соответствуют требованиям ГОСТ Р 51732-2001

Степень защиты IP31 (со стороны дна IP00);
Температура окружающего воздуха от +1 до +400С;
Относительная влажность воздуха не более 80%;
Высота над уровнем моря до 2000 м;
Окружающая среда невзрывоопасная, не содержащая пыли и химически активных веществ.



Конструкция

Конструктивно изделия серии вводно-распределительное устройство ВРУ1 выполнены в металлических шкафах одностороннего обслуживания с одной или двумя дверями. Изделия вводно-распределительное устройство ВРУ1 в стандартной комплектации изготавливаются с одной боковой панелью и без задней панели.

Панели ВРУ1А разработаны для замены панелей ВРУ1 и отличаются улучшенной компоновкой, конструкция которых изготовлена с учетом новых требований ГОСТ Р 51732-2001.

Вводно-распределительное устройство ВРУ1А могут комплектоваться электронными приборами учета энергии, которые могут использоваться в качестве датчика приращения энергии для работы в автоматизированных системах контроля и учета энергии (АСКУЭ БП) и телеизмерения мощности.
У вводных устройств ВРУ1А имеющих два блока ввода, присоединяемых к различным питающим сетям, имеется секционирующая перегородка между аппаратами различных вводов (пункт 6.2.10 ГОСТ Р 51732-2001). Перегородка, которая отделяет вводную и распределительную части шкафа, также предусматривается между аппаратами блока АВР и у вводно-распределительных устройств (пункт 6.2.11 ГОСТ Р 51732-2001). Это позволяет обслуживать распределительную часть без вскрытия пломбы с двери вводной части.
Предприятием «Энергосбыт» согласовано конструктивное исполнение вводно-распределительных устройств серии ВРУ1А и их модификаций для применения их в электроустановках потребителей, обеспечивающих возможность защиты от несанкционированного доступа к расчетным приборам и цепям учета.
Устройства выполнены в металлических шкафах с габаритными размерами:

  •          ВРУ1 – 1700 x 800 x 450 мм (рис. 1.5.1);
  •          ВРУ1А – 1700 x 850 x 450 мм. (рис. 1.5.2).



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ



ВРУ1X-XX-XX УХЛ4 Условное обозначение вида НКУ по конструкции — ВРУ
ВРУ1X-XX-XX УХЛ4 Условное обозначение класса НКУ ввода и распределения электроэнергии — 1
ВРУ1X-XX-XX УХЛ4 Нет – автоматический выключатель или предохранитель (серия ВРУ1);
А – защита на вводе автоматический выключатель;
М – защита на вводе предохранители.
ВРУ1X-XX-XX УХЛ4 Назначение панели:
11 – 18 – вводные;
21 – 29 – вводно-распределительные;
41 – 50 – распределительные.
ВРУ1X-XX-XX УХЛ4 Наличие аппаратов на вводе:
0 – отсутствуют;
1 – переключатель на 250А;
2 – переключатель на 400А;
5 – выключатель на 250А;
6 – выключатели и предохранители на 250А;
7 – выключатель, предохранители и аппаратура АВР на 100А;
8 – выключатель, предохранители и аппаратура АВР на 250А.
ВРУ1X-XX-XX УХЛ4 Наличие дополнительного оборудования:
0 – отсутствует;
1 – блок автоматического управления освещением с автоматическими выключателями 30 x 16А;
2 – блок автоматического управления освещением с автоматическими выключателями 14 x 16А;
3 – блок автоматического управления освещением с автоматическими выключателями 8 x 16А;
4 – блок управления освещением с автоматическими выключателями 14 x 16А;
5 – блок автоматического управления освещением с автоматическими выключателями 8 x 16А;
6 – блок управления освещением с автоматическими выключателями 8 x 16А.
ВРУ1X-XX-XX УХЛ4 Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Перечень аппаратуры стандартной комплектации панелей вводно-распределительного устройства ВРУ1 и варианты замены приведены в таблицах 1.5.1. и 1.5.2.

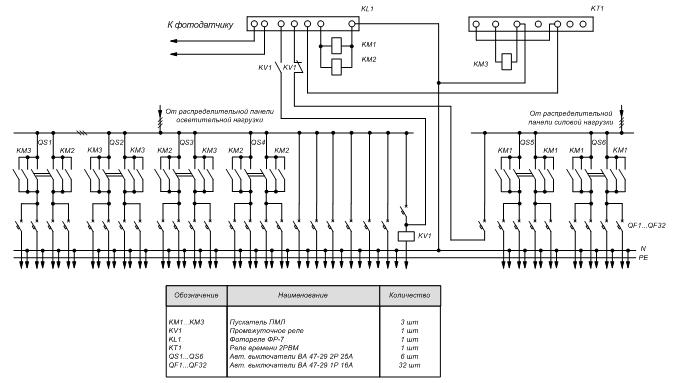

Схемы панелей ВРУ1 приведены в таблице 1.5.3. Принципиальные схемы блоков управления освещением на рисунках 1.5.3. – 1.5.11.

Таблица 1.5.1. Типы аппаратов, устанавливаемых в изделиях серий вводно-распределительное устройство ВРУ1.

Наименование Поз. обозначение Тип аппарата
Стандартная комплектация Вариант замены (по заказу)
Автоматический выключатель SF ВА47-29 ВА47-63, ВА-101, IC60 или аналогичные по техническим характеристикам
Разъединитель QS ВР-32 ПЦ-2, ВРА или аналогичные по техническим характеристикам
Предохранитель FU ППН ПН2 или аналогичные по техническим характеристикам
Контактор KM ПМ12 ПМИ, КВ, КВТ или аналогичные по техническим характеристикам
Трансформатор тока TA ТТИ (ИЭК) ТТЭ (ЭКФ) ТОП, Т-0,66 или аналогичные по техническим характеристикам
Устройства учета электроэнергии PI В стандартной комплектации не поставляется
Необходимость установки и тип счетчиков указывается при формулировании заказа
Ошиновка Медные шины Алюминиевые шины

Таблица 1.5.2. Типы аппаратов, устанавливаемых в изделиях серий вводно-распределительное устройство ВРУ1А.

Наименование Поз. обозначение Тип аппарата
Стандартная комплектация Вариант замены (по заказу)
Автоматический выключатель QF ВА57Ф35, ВА57-39 ВА57-35, ВА51-37 или аналогичные по техническим характеристикам
Автоматический выключатель SF ВА47-29 IC60N, ВА47-63 или аналогичные по техническим характеристикам
Разъединитель QS ВД-1
Предохранитель FU ППН ПН2 или аналогичные по техническим характеристикам
Контактор KM ПМ12 КВ, КВТ или аналогичные по техническим характеристикам
Трансформатор тока TA ТТИ (ИЭК) ТТЭ, ТОП, Т-0,66 или аналогичные по техническим характеристикам
Устройства учета электроэнергии PI В стандартной комплектации не поставляется
Необходимость установки и тип счетчиков указывается при формулировании заказа
Ошиновка Медные шины Алюминиевые шины

Таблица 1.5.3.

Тип Номиналь-
ный ток
Принципиальная схема первичных соединений Вводные защитные устройства Элементы на схеме Габаритные размеры, мм
Обозначение Номинал. значения
Вводные панели
ВРУ1-11-10УХЛ4 2x250A схема вводно-распределительное устройство ВРУ1-11-10УХЛ4 Предохранители FU1…FU6 250A 1700х800х450
QS1, QS2 250A
SF1, SF2 6A
TA1…TA6 50/5…200/5
ВРУ1A-11-10УХЛ4 2x250A схема вводно-распределительное устройство ВРУ1А-11-10УХЛ4 Автоматические выключатели QF1, QF2 250A 1700x850x450
QS1, QS2 250A
SF1, SF2 6A
TA1…TA6 50/5…200/5
ВРУ1-12-10УХЛ4 2x250A схема вводно-распределительное устройство ВРУ1-12-10УХЛ4 Предохранители FU1…FU3 250A 1700х800х450
FU4…FU6 100A
QS1, QS2 250A
SF1, SF2 6A
TA1…TA3 50/5…200/5
ВРУ1A-12-10УХЛ4 2x250A  вводно-распределительное устройство ВРУ1A-12-10УХЛ4 Автоматические выключатели QF1 250A 1700x850x450
QF2 100A
QS1, QS2 250A
SF1, SF2 6A
TA1…TA3 50/5…200/5
ВРУ1-13-20УХЛ4 2x400A  вводно-распределительное устройство ВРУ1-13-20УХЛ4 Предохранители FU1…FU6 400A 1700х800х450
QS1, QS2 400A
SF1, SF2 6A
TA1…TA6 200/5…400/5
ВРУ1А-13-20УХЛ4 2x400A  вводно-распределительное устройство ВРУ1А-13-20УХЛ4 Автоматические выключатели QF1, QF2 400A 1700x850x450
QS1, QS2 400A
SF1, SF2 6A
TA1…TA6 200/5…400/5
ВРУ1-14-20УХЛ4 2x400A схема вводно-распределительное устройство ВРУ1-14-20УХЛ4 Предохранители FU1…FU3 400A 1700x800x450
FU4…FU6 100A
QS1, QS2 400A
SF1, SF2 6A
TA1…TA3 200/5…400/5
ВРУ1А-14-20УХЛ4 2x400A  схемаэлектрическая принципиальная вводно-распределительное устройство ВРУ1А-14-20УХЛ4 Автоматические выключатели QF1 400A 1700x850x450
QF2 100A
QS1, QS2 400A
SF1, SF2 6A
TA1…TA6 200/5…400/5
ВРУ1-17-70УХЛ4 (Панель с АВР) 100А схема электрическая вводно-распределительное устройство ВРУ1-17-70УХЛ4 Предохранители FU1…FU6 100A 1700х800х450
QS1, QS2 100A
SF1, SF2 6A
KM1, KM2 100A
TA1…TA3 50/5…100/5
ВРУ1-18-80УХЛ4 (Панель с АВР) 250А Предохранители FU1…FU6 250A 1700х800х450
QS1, QS2 250A
SF1, SF2 6A
KM1, KM2 250A
TA1…TA3 50/5…200/5
ВРУ1А-17-70УХЛ4 (Панель с АВР) 100А  вводно-распределительное устройство ВРУ1А-17-70УХЛ4 Автоматические выключатели QF1, QF2 100A 1700x850x450
QS1, QS2 100A
SF1, SF2 6A
KM1, KM2 100A
TA1…TA3 50/5…100/5
ВРУ1А-18-80УХЛ4 (Панель с АВР) 250А Автоматические выключатели QF1, QF2 250A 1700x850x450
QS1, QS2 250A
SF1, SF2 6A
KM1, KM2 250A
TA1…TA3 50/5…200/5

Продолжение таблицы 1.5.3.

Тип Принципиальная схема первичных соединений Вводные защитные устройства Элементы на схеме Блок управления освещением Габаритные размеры, мм
Обозначение Номинал. значения
Вводно-распределительные панели
ВРУ1-21-10УХЛ4  вводно-распределительное устройство ВРУ1-21-10УХЛ4 схема Предохранители FU1…FU3 250A Нет 1700х800х450
FU4…FU9 60A
FU10…FU21 100A
QS1 250A
SF1, SF2 6A
TA1…TA3 50/5…200/5
ВРУ1A-21-10УХЛ4 схема вводно-распределительное устройство ВРУ1A-21-10УХЛ4 Автоматический выключатель QF1 250A Нет 1700x850x450
FU1…FU6 60A
FU7…FU18 100A
QS1 250A
SF1, SF2 6A
TA1…TA3 50/5…200/5
ВРУ1-22-53УХЛ4 ВРУ1-22-53УХЛ4 вводно-распределительное устройство Предохранители FU1…FU3 250A Автоматический с автоматическим выключателем (рис. 1.5.3.) 1700x800x450
FU4…FU21 100A
QS1, QS2 250A
SF1, SF2 6A
ВРУ1-22-54УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1-22-55УХЛ4 Автоматический с автоматическим выкл. (рис 1.5.4.)
ВРУ1-22-56УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.9.)
ВРУ1-23-53УХЛ4  вводно-распределительное устройство ВРУ1-23-54УХЛ4 электрическая схема Предохранители FU1…FU3 250A Автоматический с автоматическим выключателем (рис. 1.5.3.) 1700x800x450
FU4…FU21 100A
QS1, QS2 250A
SF1, SF2 6A
TA1…TA3 50/5…200/5
ВРУ1-23-54УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1-23-55УХЛ4 Автоматический с автоматическим выкл. (рис. 1.5.4.)
ВРУ1-23-56УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.9.)



ВРУ1-24-53УХЛ4  вводно-распределительное устройство ВРУ1-24-55УХЛ4 принципиальная схема Предохранители FU1…FU3 250A Автоматический с автоматическим выключателем (рис. 1.5.3.) 1700x800x450
FU4…FU21 100A
QS1, QS2 250A
SF1, SF2 6A
TA1…TA3 30/5…100/5
ВРУ1-24-54УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1-24-55УХЛ4 Автоматический с автоматическим выкл. (рис. 1.5.4.)
ВРУ1-24-56УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.9.)
ВРУ1-25-63УХЛ4 схемаа вводно-распределительное устройство ВРУ1-25-63УХЛ4 Предохранители FU1…FU3 250A Автоматический с автоматическим выключателем (рис. 1.5.3.) 1700x800x450
FU4…FU9 100A
FU10…FU21 60A
QS1 250A
SF1 6A
ВРУ1-25-64УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1-25-65УХЛ4 Автоматический с автоматическим выкл. (рис. 1.5.4.)
ВРУ1-25-66УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.9.)
ВРУ1-26-63УХЛ4 ВРУ1-26-63УХЛ4 вводно-распределительное устройство схема Предохранители FU1…FU3 250A Автоматический с автоматическим выкл. (рис. 1.5.3.) 1700x800x450
FU4…FU9 100A
FU10…FU21 60A
QS1 250A
SF1 6A
TA1…TA3 50/5…200/5
ВРУ1-26-64УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1-26-65УХЛ4 Автоматический с автоматическим выкл. (рис. 1.5.4.)
ВРУ1-26-66УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.9.)
ВРУ1А-26-63УХЛ4  вводно-распределительное устройство ВРУ1А-26-63УХЛ4 Автоматический выключатель QF1 250A Автоматический с автоматическим выключателем (рис. 1.5.3.) 1700x850x450
FU1…FU3 100A
FU4…FU18 60A
SF1 6A
TA1…TA3 50/5…200/5
ВРУ1А-26-64УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1А-26-65УХЛ4 Автоматический с автоматическим выкл. (рис. 1.5.4.)
ВРУ1А-26-66УХЛ4 Не автоматический с автоматическим выкл. (рис. 1.5.9.)
ВРУ1-27-63УХЛ4 ВРУ1-27-63УХЛ4 схема электрическая Предохра-нители FU1…FU3 250A Автоматический с автоматическим выкл. (рис. 1.5.3.) 1700x800x450
FU4…FU9 100A
FU10…FU21 60A
QS1 250A
SF1 6A
TA1…TA3 50/5…200/5
ВРУ1-27-64УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1-27-65УХЛ4 Автоматический с автоматическим выкл. (рис. 1.5.4.)
ВРУ1-27-66УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.9.)

Продолжени таблицы

ВРУ1А-28-63УХЛ4 ВРУ1А-28-63УХЛ4 вводно-распределительное устройство Автоматический выключатель QF1 250A Автоматический с автоматическим выкл. (рис. 1.5.3.) 1700x850x450
FU1…FU3 100A
FU4…FU18 60A
SF1 6A
TA1…TA3 50/5…200/5
ВРУ1А-28-64УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1А-28-65УХЛ4 Автоматический с автоматическим выкл. (рис. 1.5.4.)
ВРУ1А-28-66УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.9.)
ВРУ1-29-63УХЛ4 схема вводно-распределительное устройство ВРУ1-29-64УХЛ4 Предохранители FU1…FU3 250A Автоматический с автоматическим выкл. (рис. 1.5.3.) 1700x800x450
FU4…FU9 100A
FU10…FU21 60A
QS1 250A
SF1 6A
TA1…TA3 50/5…200/5
TA4…TA6 30/5…100/5
ВРУ1-29-64УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1-29-65УХЛ4 Автоматический с автоматическим выкл. (рис. 1.5.4.)
ВРУ1-29-66УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.9.)
ВРУ1А-29-63УХЛ4  вводно-распределительное устройство ВРУ1А-29-65УХЛ4 Автоматический выключатель QF1 250A Автоматический с автоматическим выкл. (рис. 1.5.3.) 1700x850x450
FU1…FU6 100A
FU7…FU18 60A
SF1 6A
TA1…TA3 50/5…200/5
ВРУ1А-29-64УХЛ4 Неавтоматический с автоматическим выкл. (рис. 1.5.7.)
ВРУ1А-29-65УХЛ4 Автоматический с автоматическим выкл. (рис. 1.5.4.)
ВРУ1А-29-66УХЛ4 Не автоматический с автоматическим выкл. (рис. 1.5.9.)

Продолжение таблицы 1.5.3.

Тип Принципиальная схема первичных соединений Защитные устройства Блок управления освещением Габаритные размеры, мм
Распределительные панели
ВРУ1-41-00УХЛ4 схема вводно-распределительное устройство ВРУ1-41-00УХЛ4 FU1…FU27-100А Нет 1700х800х450
ВРУ1A-41-00УХЛ4 1700x850x450
ВРУ1-42-01УХЛ4 Автоматический (рис. 1.5.5.) 1700х800х450
ВРУ1A-42-01УХЛ4 1700x850x450
ВРУ1-42-02УХЛ4 Неавтоматический (рис. 1.5.8.) 1700х800х450
ВРУ1A-42-02УХЛ4 1700x850x450
ВРУ1-43-00УХЛ4 ВРУ1-43-00УХЛ4 FU1…FU27–100A,
TA1…TA3-100/5…300/5
Нет 1700х800х450
ВРУ1-44-00УХЛ4 ВРУ1A-44-00УХЛ4 FU1…FU6–250A,
FU7…FU27–100A
Нет 1700х800х450
ВРУ1A-44-00УХЛ4 1700x850x450
ВРУ1-45-01УХЛ4 Автоматический (рис. 1.5.5.) 1700х800х450
ВРУ1A-45-01УХЛ4 1700x850x450
ВРУ1-45-02УХЛ4 Неавтоматический (рис. 1.5.8.) 1700х800х450
ВРУ1A-45-02УХЛ4 1700x850x450
ВРУ1-46-00УХЛ4 схема принципиальная ВРУ1-46-00УХЛ4 FU1…FU6–250A,
FU7…FU27-100A,
TA1…TA3-100/5…300/5
Нет 1700х800х450
ВРУ1-47-00УХЛ4 FU1…FU30–100A Нет 1700х800х450
ВРУ1A-47-00УХЛ4 1700x850x450
ВРУ1-48-03УХЛ4 Автоматический (рис. 1.5.5.) 1700х800х450
ВРУ1A-48-03УХЛ4 1700x850x450
ВРУ1-48-04УХЛ4 Не автоматический (рис. 1.5.8.) 1700х800х450
ВРУ1A-48-04УХЛ4 1700x850x450
ВРУ1-49-00УХЛ4 ВРУ1-49-00УХЛ4 FU1…FU30–63A Нет 1700х800х450
ВРУ1A-49-00УХЛ4 1700x850x450
ВРУ1-49-03УХЛ4 Автоматический (рис. 1.5.5.) 1700х800х450
ВРУ1A-49-03УХЛ4 1700x850x450
ВРУ1-49-04УХЛ4 Неавтоматический (рис. 1.5.8.) 1700х800х450
ВРУ1A-49-04УХЛ4 1700x850x450
ВРУ1-50-00УХЛ4

ВРУ1-50-00УХЛ4

ВРУ1-50-00УХЛ4

FU1…FU24–250A Нет 1700х800х450
ВРУ1A-50-00УХЛ4 1700x850x450
ВРУ1-50-01УХЛ4 Автоматический (рис. 1.5.5.) 1700х800х450
ВРУ1A-50-01УХЛ4 1700x850x450
ВРУ1-50-02УХЛ4 Неавтоматический (рис. 1.5.8.) 1700х800х450
ВРУ1A-50-02УХЛ4 1700x850x450



Схемы блоков управления

схема автоматического управления освещением

Рис. 1.5.3. Схема автоматического управления освещением с автоматическим выключением.

автоматическое управление освещением

Рис. 1.5.4. Схема автоматического управления освещением с автоматическим выключением.

управление освещением

Рис. 1.5.5. Схема автоматического управления освещением.

схема ауо

Рис. 1.5.6. Схема автоматического управления освещением.

схема неавтоматического управления освещением

Рис. 1.5.7. Схема неавтоматического управления освещением с автоматическим выключением.

неавтоматическое управление

Рис. 1.5.8. Схема неавтоматического управления освещением.

Схема неавтоматического управления освещением с автоматическим выключением

Рис. 1.5.9. Схема неавтоматического управления освещением с автоматическим выключением.

Схема неавтоматического управления освещением с автоматическим выключением

Рис. 1.5.10. Схема неавтоматического управления освещением с автоматическим выключением.

Схема автоматического управления освещением вру1

Рис. 1.5.11. Схема автоматического управления освещением.

Внешний вид ВРУ1 Внешний вид ВРУ1А
Рис. 1.5.1. Внешний вид ВРУ1. Рис. 1.5.2. Внешний вид ВРУ1А.

Оформление заказа

При заказе изделий вводно-распределительное устройство ВРУ1 и ВРУ1А необходимо выбрать изделие требуемой комплектации по таблице 1.2.3. и записать наименование изделия в соответствии со структурой условного обозначения и указать количество.
Дополнительно необходимо указать:

  • Необходимость установки счетчика энергии. Если требуется производить учет электроэнергии, то необходимо указать тип счетчика энергии.
  • Для изделия вводно-распределительное устройство ВРУ1 необходимо указывать необходимость задней или/и второй боковой панели.
  • Необходимо указывать номинальный ток вставки групп предохранителей.
  • В случае замены комплектующих стандартной комплектации на другие типы аппаратов в соответствии с таблицами 1.2.1. и 1.2.2. указать их типы и количество.

Если при формулировании заказа не указана необходимость учета электроэнергии – в стандартной комплектации изделия: вводно-распределительное устройство ВРУ1 и вводно-распределительное устройство ВРУ1А изготавливаются без счетчиков, трансформаторы тока устанавливаются по номинальному току шкафа.
В случае необходимости установки второй боковой панели или/и задней панели для изделий ВРУ1 – это необходимо оговорить при формулировке заказа.

Пример формулировки заказа:

  • ВРУ1-11-10 УХЛ4 – 1 шт., разъединители ВР32, счетчики Меркурий 230 ART-03 PQRSIDN 3*230/400 5(7,5)А, трансформаторы тока 250/5, задняя и вторая боковая панель в комплекте.
  • ВРУ1А-47-00УХЛ4 – 1 шт., FU1–FU12 — 80А, FU13–FU15 — 40А, FU16–FU27 — 63А, FU28–FU30 — 100А.

Цена на вводно-распределительное устройство ВРУ1 зависит от комплектации и типа устанавливаемых во ВРУ1 аппаратов. Также наше предприятие может изготовить устройства аналогичные ВРУ1, но имеющие другие обозначения, например ВРУ2, ВРУ3, ВРУ9, вводно-распределительное устройство ВРУ1Д

ОКДП 3120494 ОКПД2 27.12.31.000
