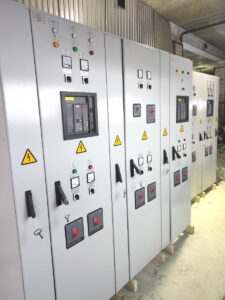

РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО РУНН 0,4кВ

распределительное устройство рунн 0,4кв

распределительное устройство РУНН 0,4кв



Распределительное устройство РУНН 0,4кВ низкого напряжения предназначено для комплектования электрических щитов для приема и распределения электрической энергии, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью в четырех проводном и пяти проводном исполнении напряжением 380/220 В переменного тока частотой 50 Гц.
Распределительное устройство РУНН 0,4кВ низкого напряжения является составной частью комплектных трансформаторных подстанций КТП
  • внутренней установки КТПВ
  • наружной установки КТПНУ
  • собственных нужд КТПСН

Распределительное устройство низкого напряжения РУНН 0,4 кв конструкция

Распределительное устройство РУНН 0,4кВ представляет собой каркасную сварную конструкцию. Шкафы РУНН 0.4кВ по высоте разделены на ячейки, в которых размещены автоматические выключатели. Ячейки в шкафах отделены друг от друга перегородками по одной из форм внутреннего секционирования.

Каждая ячейка имеет отдельную дверь, запирающуюся на замок. В шкафах размещаются также сборные шины, шинные ответвления, трансформаторы тока, устройства защиты сигнализации и учёта электроэнергии. Распределительное устройство РУНН 0,4кВ представляет собой группу шкафов одностороннего или двухстороннего обслуживания, соединенных в единое устройство (либо транспортировочные блоки) и устанавливаемых на месте монтажа. Для электрического и механического соединения распределительное устройство РУНН 0,4кВ низкого напряжения с силовым трансформатором КТП служат шинопроводы и кожухи. Оперативное обслуживание распределительного устройства низкого напряжения РУНН 0,4кВ предусмотрено с фасадной стороны. Собранные в щит шкафы объединяются сборными шинами. Распределительное устройство низкого напряжения РУНН 0,4кВ может располагаться в один ряд: однорядные и в два ряда: двухрядные. Двухрядное РУНН 0.4кВ соединяется между собой шинным мостом.

Классификация

Признаки классификации
Исполнение
По назначению шкафов РУНН 0,4кВ
Шкаф ввода ШНВ
Шкаф секционирования ШНС
Шкаф отходящих линий ШНЛ
Шкаф резервного ввода от ДЭС
Шкаф кабельный
Шкаф шинный
По способу установки автоматических выключателей
Со стационарными автоматическими выключателями
С выдвижными автоматическими выключателями
По способу ввода напряжения
Шинами
Кабелем
По способу выполнения выводов отходящих линий
шинами и кабелем в РУНН
Вывод вверх
Вывод вниз
Выводы вверх и вниз
По числу отходящих линий
От 1 до 8
По виду обслуживания шкафов
Одностороннего
Двухстороннего
По взаимному расположению щитов из шкафов
От 1 до 8
Степень защиты по ГОСТ 14254-96
IP21
IP31



Основные характеристики

Наименование параметра
Значение параметров РУНН 0,4кВ для типов КТП
КТП-400
КТП-630
КТП-1000
КТП-1600
КТП-2500
Мощность силового трансформатора, кВА
400
630
1000
1600
2500
Номинальное напряжение на стороне НН, кВ
0,4
0,4
0,4
0,4
0,4
Номинальный ток сборных шин НН, А
630
1000
1500
2300
4100
Ток термической стойкости сборных шин в течении 1с на стороне НН, кА
20
25
25
31,5
40
Ток электродинамической стойкости сборных шин на стороне НН, кА
30
50
50
70
100
Номинальный ток отходящих линий, А
100
160
160
250
400
160
200
200
320
630
250
250
250
400
800
320
320
630
1000
400
400
800
1600
630
1000
800
1600
1000
Масса, кг
В зависимости от заказа по набору шкафов РУНН 0,4кВ



Устройство и работа РУНН

В распределительное устройство низкого напряжения РУНН 0,4кВ устанавливаются аппараты защиты, измерительные приборы, средства релейной защиты и автоматики, а также вспомогательные устройства со всеми внутренними электрическими соединениями главных и вспомогательных цепей.

В РУНН напряжение 0,4 кВ через вводные автоматические выключатели подается на сборные шины,от сборных шин через линейные автоматические выключатели к потребителю.

Конструкция  позволяет выполнить любую комбинацию автоматических силовых выключателей выдвижного или стационарного исполнения отечественного серий ВА, ПРОТОН, Электрон завода ОАО «Контактор» г.Ульяновск, серии ВА50 ОАО «КЭАЗ» г.Курск или импортного производства cерий Sentron VL WL фирмы Siemens, серий Compact NSX, Masterpact MTZ, NT и NW фирмы Schneider Electric и SACE Emax, Tmax фирмы ABB. Марка и тип автоматических выключателей определяется заказчиком. Каждый шкаф разделен на отсеки выключателей и релейный отсек, где установлена аппаратура управления автоматики и учета электроэнергии, а также отсек шин, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока.

Шины ввода и сборные шины РУНН, а также вводной выключатель выполняются на ток, равный номинальному току силового трансформатора с коэффициентом 1,3 Iн в соответствии с ГОСТ 14695-80. Распределительное устройство низкого напряжения одно трансформаторной подстанции состоит из одной секции шкафов РУНН 0.4кВ. Секция – это набор шкафов, состоящих из одного шкафа ввода и одного или нескольких шкафов отходящих линий.

Распределительное устройство низкого напряжения двух трансформаторной подстанции состоит из двух секций и одного шкафа секционирования. Наличие двух секций позволяет обеспечивать бесперебойное снабжение потребителей электроэнергией при отключении одного из вводов через шкаф секционирования. В качестве коммутирующего аппарата в шкаф секционирования могут быть установлен выключатель или разъединитель.

При работе двух трансформаторных подстанций предусмотрена схема автоматического ввода резерва АВР. Возможна реализация схемы АВР как на электромеханических реле,так и на микропроцессорной аппаратуре. Если РУНН оборудовано дополнительным вводом от дизельной электростанции ДЭС, то при исчезновении напряжения на главных вводах включается данный ввод. Отключение ввода от ДЭС происходит при появлении напряжения на одном из основных вводов.

Оформление заказа

При оформлении заказа необходимо прислать техническое задание, проект или  опросный лист на РУНН с указанием какой тип аппаратуры применить при расчёте и изготовлении. Шкафы РУНН 0,4кВ могут заказываться в составе щита, подстанции или отдельными шкафами. Наличие и размеры шинного моста также оговаривается при заказе.

Цена на РУНН 0,4кВ от 50000 рублей и зависит от комплектации изделия.

Заявку и любые вопросы по выбору оборудования, можно отправить любым удобным для Вас способом:
— Электронная почта: elsys07@mail.ru
— Телефон/факс: +7(843) 525-55-32, 525-56-50
