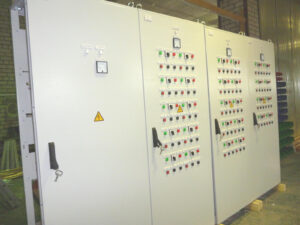

РТЗО-88М описание

РТЗО-88М Низковольтные комплектные устройства серии предназначены для питания и управления электроприводами мощностью 14-28 кВт запорной регулирующей арматуры для промышленности и коммунального хозяйства. Также электродвигателями мощностью до 11 кВт механизмов собственных нужд электрических станций. ОЛХ.084.215-88М

НКУ РТЗО88М технически состоят из следующих шкафов и блоков.

Шкафы РТЗО-88М:

ШОЭ8331М шкаф ввода с одним реактором и одним автоматическим выключателем

ШОЭ8332М шкаф ввода  с одним реактором и двумя автоматическими выключателями

ШОЭ8333М шкаф ввода с двумя реакторами и двумя автоматическими выключателями

ШОЭ8335М шкаф для питания электроприводов задвижек мощностью 14-28 кВт

ШОЭ8336М шкаф кабельной сборки для подключения кабелей сечением больше 150 мм2

Блоки:

БОЭ8102М блок ввода в шкаф присоединений

БОЭ8105М блок ввода и распределения электроэнергии

БОЭ8109М блок ввода переменного тока

БОЭ8110М блок ввода переменного тока для шкафов ввода с нижним присоединением

БОЭ8111М блок ввода переменного тока для шкафов ввода с верхним присоединением

БОЭ8117М блок подключения кабелей большого сечения

БОЭ8301М  блок ввода переменного тока в АВР

БОЭ8501М  блок распределения переменного тока

БОЭ8502М  блок распределения переменного тока

БОЭ8503М  блок распределения переменного тока

БОЭ8504М  блок распределения переменного тока

БОЭ8513 блок распределения электроэнергии постоянного и переменного тока

БОЭ5101М управление одним двигателем механизмов собственных нужд местного щита по ключевой схеме управления

БОЭ5102М управление двигателем механизмов собственных нужд блокированных други­ми механизмами

БОЭ5103М управление двумя двигателями механизмов собственных нужд управляемых со щита

БОЭ5104М управление одним двигателем механизмов механизмов собственных с управляемого со щита управления по релейной или избирательной схеме управления

БОЭ5401М управление реверсивным двигателем. С уплотненным закрытием арматуры с помощью токового реле

БОЭ5402М управление одним реверсивным двигателем

БОЭ5403М управление реверсивным двигателем

БОЭ5404М управление одним реверсивным двигателем

БОЭ5405М управление реверсивным двигателем при использовании на щите управления УКТС

БОЭ5406М управление реверсивным двигателем при использовании на щите управления УКТС

БОЭ5407М управление резервным двигателем

БОЭ5409М управление исполнительным механизмом

БОЭ5410М управление исполнительным механизмом

БОЭ5411М управление исполнительным механизмом

БОЭ5412М управление исполнительным механизмом

БОЭ5413М управление исполнительным механизмом

БОЭ5414М управление электроприводом исполнительных механизмов мощностью до 1,1 кВт

БОЭ5415М управление электроприводом исполнительных механизмов мощностью до 1,1 кВт

БОЭ5431М управление одним реверсивным двигателем

БОЭ9501 блок устройства мигающего света

БОЭ9502М условный блок управления

БОЭ9503М блок реле

БОЭ9507М блок тиристоров

БОЭ9523М блок дополнительных выключателей

БОЭ9525М блок с выпрямителем
