ГРЩ ГЛАВНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ



главный распределительный щит грщ

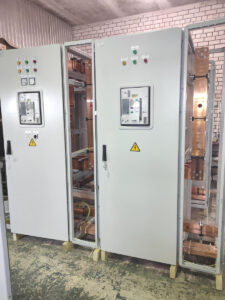

ГРЩ главный распределительный щит

ГРЩ главный распределительный щит описание

Главный распределительный щит является низковольтным комплектным устройством. Он содержит в себе набор электрических аппаратов для обеспечения ввода, учета, и распределения электроэнергии напряжением 380/220В в сетях трёхфазного переменного тока до 6300А частотой 50Гц. Распределительный главный щит ГРЩ осуществляет функции распределения, контроля, управления и защиты отходящих электрических цепей на промышленных объектах, жилых и общественных зданиях.

Назначение главный распределительный щит ГРЩ

  • электроснабжения потребителей электроэнергии

  • контроля и восстановления качества электроснабжения

  • селективной защиты

  • защиты от токовых перегрузок и от короткого замыкания как вводных, так и распределительных линий и устройств

  • автоматического ввода резерва АВР

  • учета потребления электроэнергии в сетях переменного тока 380/220 В 50Гц

  • компенсации реактивной мощности, путём подключения установок компенсации реактивной мощности УКРМ (КРМ, УКМ)

НКУ Главный распределительный щит ГРЩ может иметь несколько основных вводов от трансформаторных подстанций ТП. Соответствующие резервные вводы от трансформаторных подстанций, дизельных генераторов или газовых генераторов. В нормальном режиме работы щита группы потребителей питаются каждый от своего ввода от трансформаторной подстанции. Однако каждая группа потребителей может подключаться сразу к одному или нескольким резервным вводам питания, если будет отключено основное питание от ТП. Такое подключение осуществляется автоматически с помощью автоматического ввода резерва, но может быть осуществлено и вручную оператором.

Конструкция

Главный распределительный щит ГРЩ конструктивно выполнен в виде металлических конструкций напольного исполнения, которые поделены на функциональные панели, а именно на вводные, секционные и линейные шкафы. Для различных номинальных токов и условий эксплуатации, панели главного распределительного щита имеют различные размеры корпусов:

  • ширина 450 мм, 600 мм, 800 мм, 1000 мм
  • глубина 450 мм, 600 мм, 800 мм, 1000 мм
  • высота 1800 мм, 2000 мм, 2200 мм

Размеры обусловлены стандартными размерами шкафов. ГРЩ конструктивно изготавливается в одностороннем или двухстороннем обслуживании. Обслуживание шкафов ГРЩ производится с фасада. Доступ к шинам и аппаратам может осуществляться с задней и/или передней стороны шкафа. С фасадной стороны шкафов ГРЩ для обеспечения безопасности обслуживающего персонала вся коммутационная аппаратура защищена от прямого прикосновения фальшпанелями. Дверь щита дополнительно выполняет функцию оперативной панели, на которой располагаются приборы управления и индикаторы. Для контроля параметров работы электрической сети в щит ГРЩ установлены приборы контроля параметров сети, напряжения и силы тока.

Особенности исполнения

ГРЩ произведенные с одним вводом и включают в себя вводную панель и панель отходящих линий (линейную панель). Щиты с двумя или тремя вводами состоят из панелей ввода, панелей отходящих линий и секционной панели. Вводные панели для подключения силовых вводов и передачи электрической энергии на секции и отходящие линии. В вводных панелях устанавливаются вводной выключатель, выключатели отходящих линий, отсек шинных соединений. Вводно-секционные панели  для подключения силовых вводов, разделения сборных шин на секции и передачи электрической энергии на секции и отходящие линии. Секционные панели для секционирования сборных шин. Секционирование шин обеспечивает схеме большие эксплуатационные возможности. При выходе из работы одной секции шин отключается только часть вводов и отходящих линий. Линейные панели для распределения электроэнергии со сборных шин на отходящие линии.

В качестве вводных и секционных и отходящих автоматических выключателей применяются выключатели-разъединители. Автоматические выключатели стационарного, втычного или выкатного исполнения для обеспечения видимого разрыва. В ГРЩ с двумя вводами имеется возможность автоматического включения секционного выключателя. При исчезновении, снижении или превышении на одной из фаз напряжения на одном из вводов.

При установки шкафов ГРЩ в два ряда, используется шинный мост. Шины применяются как медные, так и алюминиевые с сечением в зависимости от номинального тока шинного моста. Подключение вводных кабелей и шинопровода возможно как сверху, так и снизу панели.

В главные распределительные щиты устанавливается аппаратура отечественного производства заводов КЭАЗ г.Курск и Контактор г.Ульяновск. Аппараты производителей: ABB, Siemens, Schneider Electric, Eaton, Legrand, Hyundai. LS Industrial Systems, General Electric, ИЭК, ЭКФ, ТДМ и других производителей.

Главные распределительные щиты изготавливаются с применением следующих шкафов (конструктивов):

  • RAM blok от компании ДКС
  • TS8 компании Rittal
  • Prisma Plus от компании Schneider Electric
  • System pro E power компании ABB
  • Провенто

также готовы изготовить щит на любых других шкафах, отечественных и зарубежных производителей.

ОКДП 3120491 ОКПД2 27.12.31.000

Информация для заказа главный распределительный щит

Для обсчёта изделия и заказа главного распределительного щита необходимо по электронной почте выслать в наш адрес схему электрическую принципиальную. Проект с данными на ГРЩ или техническое задание на щит и указать координаты для связи. После обсчёта изделия выставляем коммерческое предложение или счёт с указанием цены и сроков изготовления изделия. Цена на главный распределительный щит зависит от его конфигурации и применяемых комплектующих и мы всегда готовы предложить конкурентоспособные цены. Главные распределительные щиты изготавливаемые предприятием Электрические системы соответсвуют требованиям ГОСТ. Имеют сертификат соответствия таможенного союза, который вы можете посмотреть на нашем сайте.
